سقف کاذب کناف یکی از محبوبترین سیستمهای ساختوساز خشک در معماری داخلی است و به دلیل انعطافپذیری بالا، سرعت نصب زیاد و وزن کم، در ساختمانهای مسکونی، تجاری و اداری بهطور گسترده استفاده میشود. یکی از مهمترین اجزای این سیستم، سازه گالوانیزه کناف است که نقش اصلی را در تحمل وزن پنلها و انتقال بار به سازه اصلی ساختمان ایفا میکند. به همین دلیل، نحوه اتصال درست سازه گالوانیزه کناف به تیرآهن سقف اهمیت بسیار زیادی دارد و کیفیت اجرای سقف را تعیین میکند.
در این مقاله، به صورت کامل و با جزئیات تخصصی اما قابلفهم، روشهای مختلف اتصال، ابزارهای مورد نیاز، نکات اجرایی، اشتباهات رایج و سوالات متداول درباره اتصال سازه گالوانیزه کناف به تیرآهن را بررسی میکنیم. با ما در گروه پیمانکاری مهندس مسعود مالکی همراه باشید.
سازه گالوانیزه کناف چیست و چه اهمیتی در اجرا دارد؟

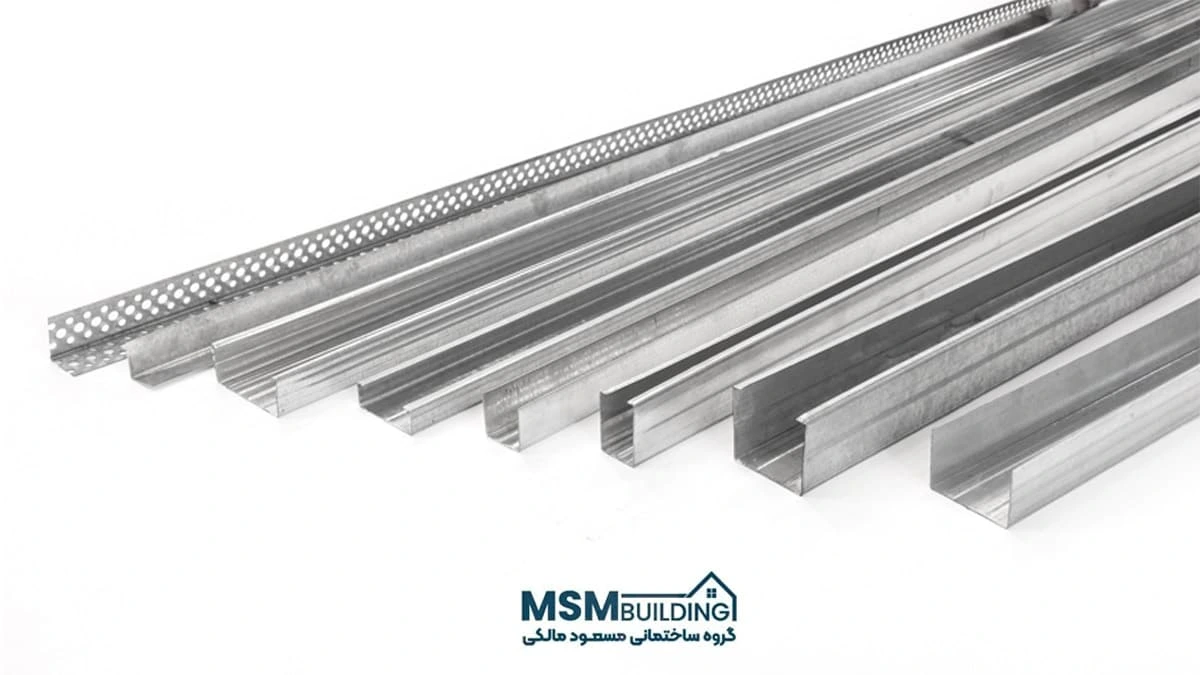

سازه گالوانیزه کناف نوعی پروفیل فلزی سبک اما مقاوم از جنس فولاد گالوانیزه است. این پروفیلها به دلیل پوشش روی (Zn) در برابر رطوبت و زنگزدگی مقاوم هستند و همین ویژگی باعث میشود برای زیرسازی سقف کاذب انتخاب ایدهآلی باشند.
مهمترین مزایای استفاده از سازه گالوانیزه کناف:
- مقاومت بالا در برابر خوردگی و نم
- وزن سبک و سهولت در نصب
- استحکام مناسب برای نگهداری پانلهای گچی
- قابلیت اجرای سقفهای چندسطحی
- هماهنگی با استانداردهای سیستم ساختوساز خشک

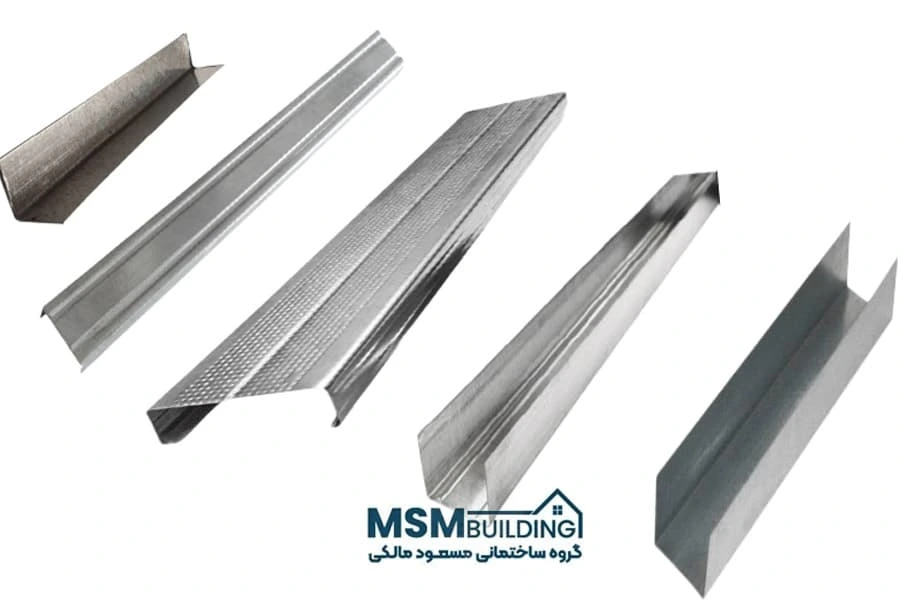

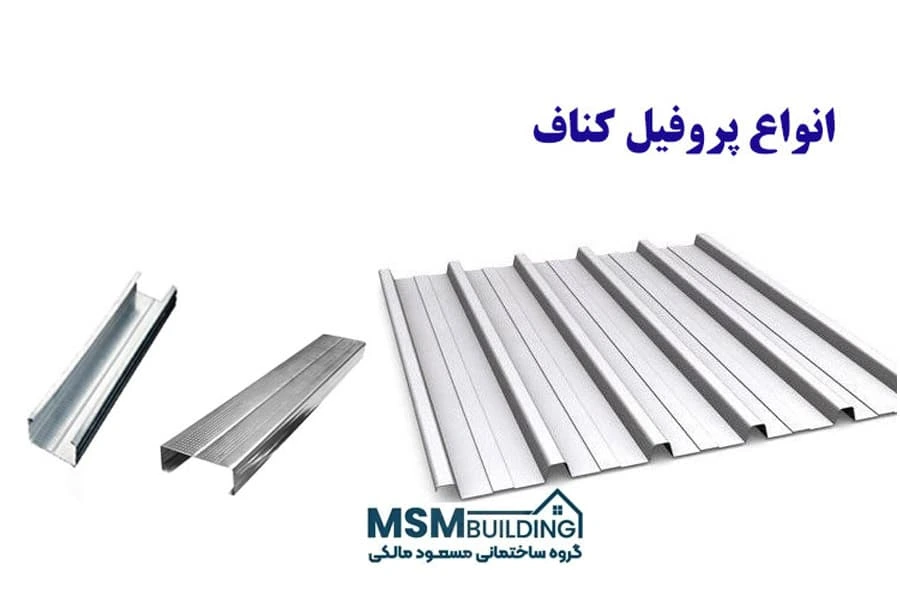

انواع رایج سازههای گالوانیزه کناف عبارتاند از:
- UD (پروفیل دور تا دور)
- CD (پروفیلهای باربر اصلی)
- آویز تنظیمی، آویز Nonius، آویز تسمهای
- نبشی تأمینکننده لبهها
تمامی این قطعات باید به صورت اصولی به تیرآهن متصل شوند تا سقف بدون لرزش و ترک، سالها دوام داشته باشد.
چرا باید به اتصال سازه گالوانیزه کناف به تیرآهن حساس بود؟
در بسیاری از پروژهها، سقف اصلی ساختمان با تیرآهن اجرا شده است. حال اگر بخواهیم سقف کاذب کناف را علاوه بر سبک بودن، کاملاً ایمن و بدون لرزش نصب کنیم، باید سازه گالوانیزه کناف را با بستهای مخصوص، به تیرآهن جوشخورده و محکم ساختمان متصل کنیم.
مهمترین دلایل اهمیت این اتصال:
- جلوگیری از ترکخوردگی پنلها
- افزایش استحکام سقف کاذب
- جلوگیری از لرزش و افتادگی در طول زمان
- استانداردسازی اجرای پروژه
- انتقال صحیح نیرو به سازه اصلی
بنابراین، اجرای صحیح اتصال سازه گالوانیزه کناف یکی از مراحل حیاتی در ساخت سقف کاذب است.
برای کسانی که قصد زیرسازی سقف کاذب در شمال دارند، مطالعه زیرسازی سقف کاذب؛ نکات فنی که اجرای شما را تضمین میکند! میتواند بسیار مفید باشد.
روش های اتصال سازه گالوانیزه کناف به تیرآهن
برای اتصال سازه کناف به تیرآهن، روشهای مختلفی وجود دارد که هر کدام بسته به نوع پروژه و شرایط محیطی انتخاب میشوند. در ادامه بهترین و استانداردترین روشها را مرور میکنیم.
1. استفاده از آویز دوطرفه یا آویز قابل تنظیم
مرسومترین روش نصب سازه گالوانیزه کناف استفاده از آویزهای قابل تنظیم است که به تیرآهن پیچ یا جوش داده میشوند.
مزایا:
- تنظیم ارتفاع دقیق
- تحمل وزن بالا
- مناسب برای اجرای سقفهای چندسطحی
2. اتصال با بست U شکل (براکت U)
در این روش، بست U به تیرآهن پیچ یا رول بولت میشود و سپس سازه CD به آن متصل میگردد.
مزایا:
- سرعت بالا
- مناسب برای سقفهای ساده و یکسطحی
- قیمت اقتصادی
3. استفاده از پیچ سرمته به تیرآهن
در پروژههایی که فضای کافی نداریم یا سرعت کار اهمیت دارد، میتوان از پیچ سرمتهای فولادی برای اتصال مستقیم استفاده کرد.
نکته:
این روش فقط برای تیرآهنهای نازک یا پروفیلهای سبک مناسب است.
4. اتصال با جوش
در پروژههای صنعتی یا فضاهای بزرگ، برخی مجریان از جوشکاری برای اتصال آویزها به تیرآهن استفاده میکنند.
مزایا:
- استحکام بسیار بالا
- مناسب برای سالنها و سولهها
معایب:
- نیاز به نیروی متخصص
- احتمال آسیب به پوشش ضدزنگ تیرآهن

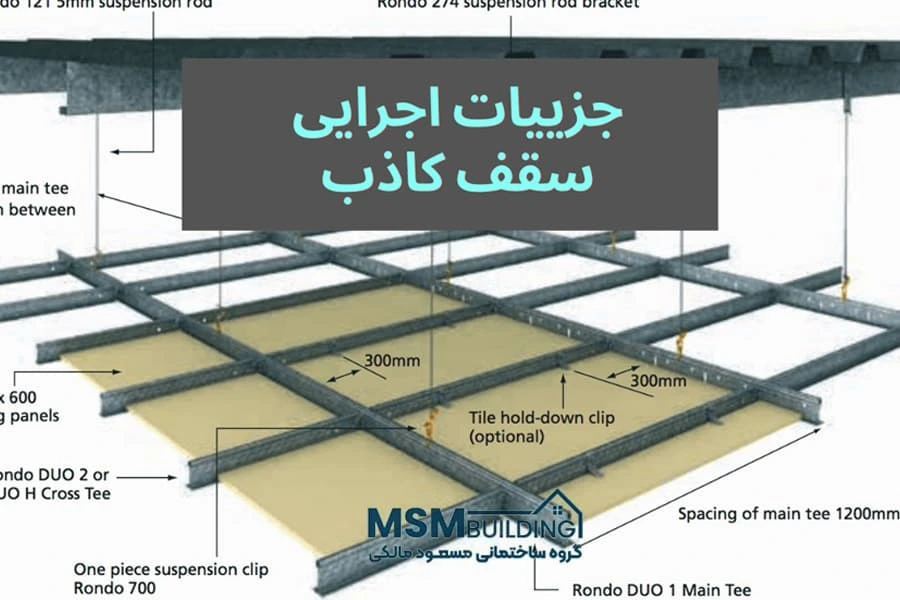

مراحل اجرای اتصال سازه گالوانیزه کناف به تیرآهن (گام به گام)
در این بخش مراحل نصب سقف کاذب را همراه با نحوه اتصال سازه گالوانیزه کناف به تیرآهن توضیح میدهیم.
مرحله 1: اندازهگیری و تراز سقف
ابتدا با استفاده از تراز لیزری یا شلنگ تراز، مسیر قرارگیری سازه UD مشخص میشود.
مرحله 2: نصب سازه UD دور تا دور دیوار
این پروفیلها مسیر قرارگیری سازههای اصلی CD را تعریف میکنند.
مرحله 3: نصب آویزها به تیرآهن
در این مرحله، آویزهای تنظیمی یا بستهای U با پیچ، رول بولت یا جوش به تیرآهن متصل میشوند. این مرحله مهمترین بخش کار است زیرا کیفیت اتصال آویز تأثیر مستقیم بر پایداری سازه گالوانیزه کناف دارد.
مرحله 4: نصب سازه CD
سازههای CD بین آویزها قرار گرفته و کاملاً تراز میشوند.
مرحله 5: تقویت سازه
برای جلوگیری از انحنا یا لرزش، نقاط تقویتی روی سازه اضافه میشود.

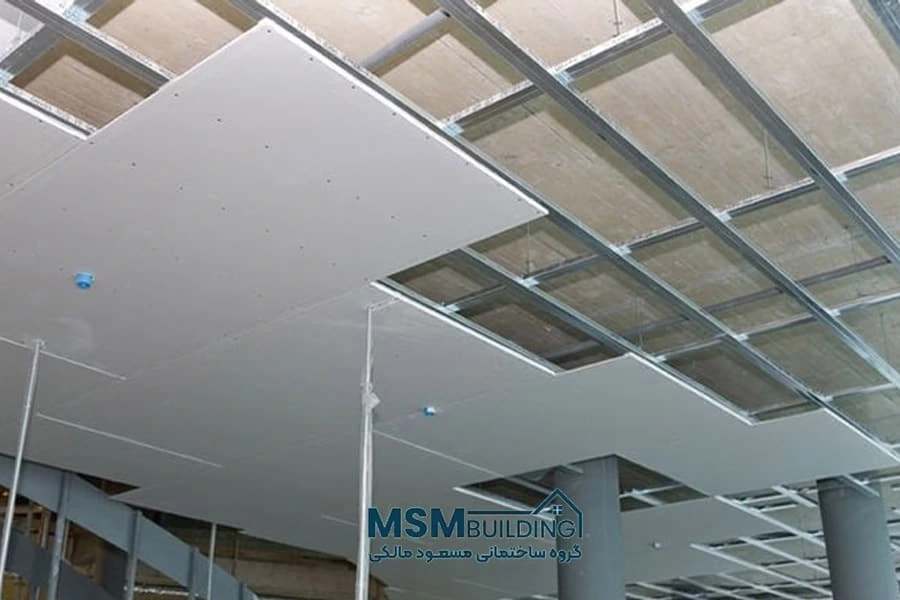

مرحله 6: نصب پنل های گچی
پس از تکمیل زیرسازی، پنلهای گچی روی سازهها پیچ میشوند.
مرحله 7: انجام بتونه کاری و نقاشی
در پایان، درزگیری، سنبادهکاری و رنگ انجام میشود.
نکات مهم در اتصال سازه گالوانیزه کناف به تیر آهن
برای افزایش کیفیت اجرای سقف کاذب، رعایت نکات زیر ضروری است:
- همیشه از آویزهای استاندارد استفاده کنید.
- فاصله بین آویزها حداکثر باید ۸۰ سانتیمتر باشد.
- از پیچهای فولادی و باکیفیت استفاده شود.
- سازه CD باید کاملاً تراز و بدون تاب باشد.
- در محیطهای مرطوب از سازه گالوانیزه کناف با ضخامت بیشتر استفاده کنید.
- از جوشکاری غیر اصولی خودداری کنید.
اشتباهات رایج در اتصال سازه گالوانیزه کناف
اتصال صحیح سازه گالوانیزه کناف به تیرآهن یکی از مهمترین مراحل اجرای سقف کاذب است. هرگونه اشتباه در این مرحله میتواند باعث افتادگی سقف، ایجاد ترک، کاهش استحکام و افزایش هزینههای تعمیر شود. در ادامه مهمترین اشتباهاتی که مجریان غیرحرفهای هنگام نصب سازه کناف مرتکب میشوند را بررسی میکنیم.
۱. استفاده از آویزهای بی کیفیت
آویزهای ضعیف یا دستساز تحمل وزن سقف را ندارند و باعث لرزش، افتادگی و کاهش عمر سقف کاذب میشوند.
۲. رعایت نکردن فاصله استاندارد
افزایش غیر اصولی فاصله بین آویزها یا CD ها باعث ایجاد موج، خمش و ترکخوردگی پنلهای کناف میشود.
۳. تراز نبودن سازه
نصب سازه بدون تراز لیزری باعث نامتقارن شدن سقف و ایجاد ترک در درزها میشود.
۴. اتصال نامطمئن آویز به تیرآهن
استفاده از پیچهای بیکیفیت یا اتصال اشتباه باعث شل شدن آویزها و کاهش استحکام سقف در طول زمان میشود.
۵. استفاده از پروفیل های بی کیفیت
سازه گالوانیزه کناف با ضخامت کم یا کیفیت پایین دچار خمیدگی و زنگزدگی میشود و پایداری سقف را کاهش میدهد.
۶. پیچ کاری اشتباه پنل ها
پیچکاری با فاصله زیاد یا زاویه اشتباه موجب جدا شدن پنل از سازه و ترکخوردگی سطح سقف میشود.
۷. نصب نکردن سازه های تقویتی
عدم اجرای تقویت در نقاط حساس مثل نور مخفی و لوستر باعث شکستگی و ترکهای زودهنگام میشود.
این اشتباهات باعث ترک خوردن سقف، لرزش و کاهش عمر مفید پروژه میشوند.
مقالات مرتبط
سخن پایانی
اتصال صحیح سازه گالوانیزه کناف به تیرآهن یکی از مهمترین مراحل اجرای سقف کاذب است و اگر با دقت و رعایت استانداردها انجام شود، سقفی زیبا، مقاوم و ماندگار به شما تحویل میدهد. با استفاده از آویزهای مناسب، بستهای استاندارد و پیچهای مقاوم، میتوان بهترین نتیجه را در انواع پروژههای ساختمانی به دست آورد.
سوالات متداول
بهترین و استاندارد ترین روش، استفاده از آویز های تنظیمی یا آویز دوبل است؛ زیرا امکان تنظیم ارتفاع و تحمل وزن زیاد را فراهم میکند.
بله، اما فقط برای تیر آهن های نازک و در شرایطی که نیاز به سرعت بالا باشد. در پروژه های بزرگ این روش توصیه نمیشود.
بله، اما فقط در فضاهای صنعتی و توسط متخصص. جوشکاری غیر اصولی ممکن است به تیرآهن آسیب بزند.
به طور معمول فاصله آویزها نباید بیش از ۸۰ سانتی متر باشد. این موضوع به افزایش پایداری سازه گالوانیزه کناف کمک میکند.
