انتخاب نوع پی مناسب، یکی از مهمترین تصمیمهای مهندسی در هر پروژهٔ ساختمانی است. این انتخاب مستقیماً بر ایمنی، دوام و هزینهٔ نهایی سازه تأثیر میگذارد. در میان انواع فونداسیون، دو گزینهٔ پی نواری یا صفحه ای بیشترین کاربرد را در ساختمانهای متعارف دارند. اما سؤال اصلی اینجاست که کدام یک برای پروژهٔ شما مناسبتر است؟ پاسخ این سؤال، کاملاً به دو عامل کلیدی بستگی دارد: نوع خاک زیرین و هزینهٔ اجرا.
در این مقالهٔ جامع، با رویکردی آموزشی و کاربردی، به بررسی کامل این دو سیستم فونداسیون میپردازیم. هدف ما این است که با زبانی ساده اما دقیق، تمامی جنبههای فنی، اقتصادی و اجرایی این دو روش را مقایسه کنیم. در طول این مسیر، همواره به این نکته کلیدی توجه خواهیم داشت که انتخاب بین پی نواری یا صفحه ای نه یک تصمیم سلیقهای، بلکه یک محاسبهٔ دقیق مهندسی است.

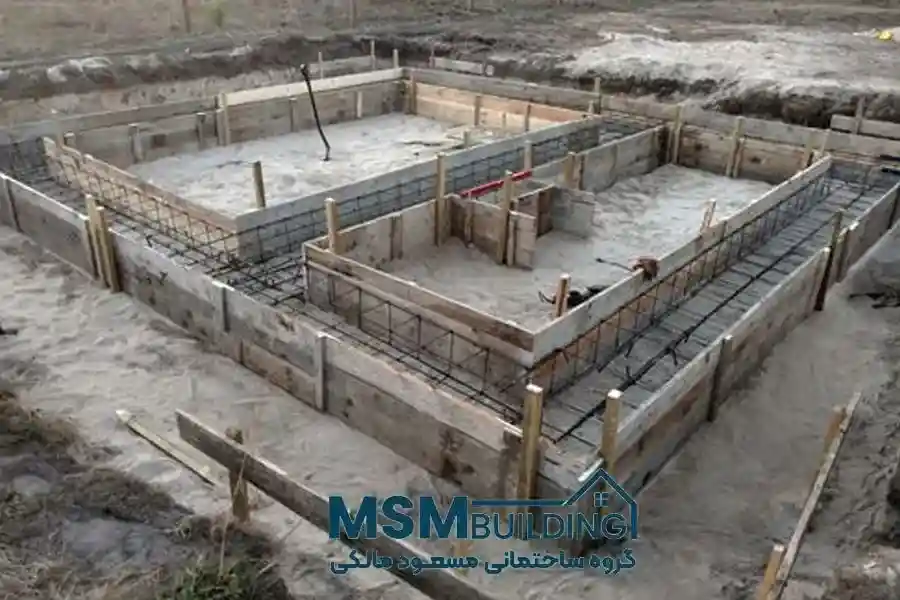

تعریف و عملکرد پی نواری

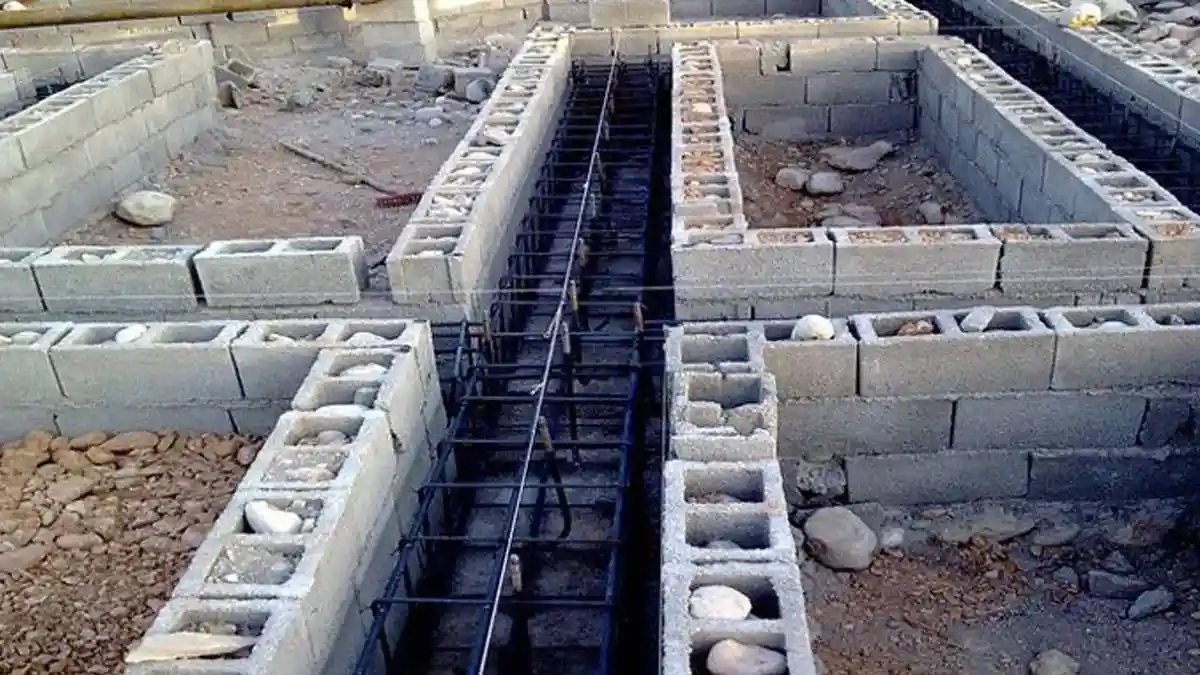

پی نواری، قدیمیترین و رایجترین نوع فونداسیون در ساختمانهای با اسکلت بنایی یا بتنی است. این نوع پی، در واقع یک نوار پیوسته از بتن مسلح است که در زیر تمامی دیوارهای باربر یا ردیف ستونها اجرا میشود.
عملکرد اصلی پی نواری، انتقال بار خطی سازه به لایههای مقاوم خاک در طول یک خط ممتد است. عرض این نوارها معمولاً بین ۴۰ تا ۱۲۰ سانتیمتر متغیر است. عمق آن نیز به سطح زمینشناسی و تراز یخزدگی بستگی دارد.

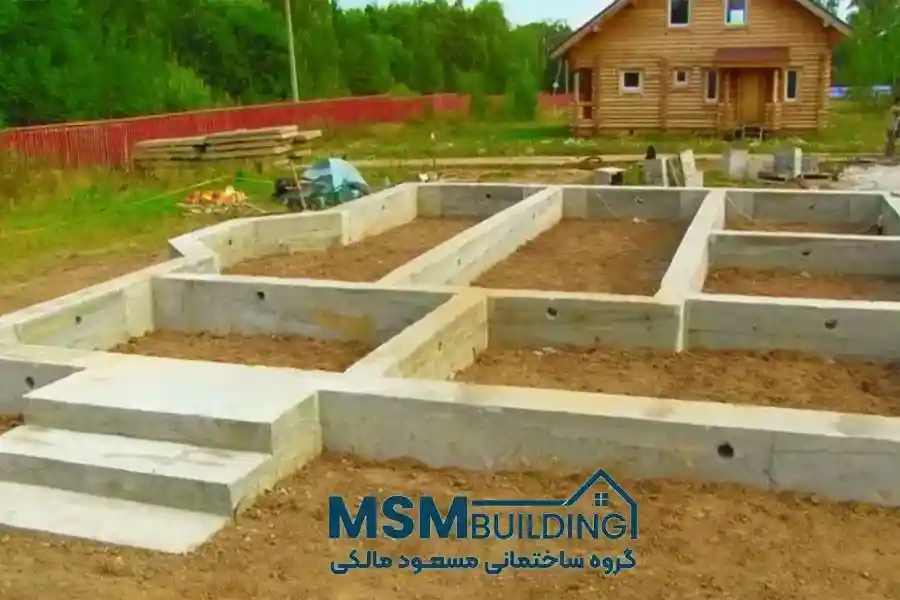

مزایای پی نواری
- هزینهٔ مصالح نسبتاً پایینتر به دلیل حجم کمتر بتن و آرماتور
- اجرای ساده و نیاز به نیروی کار با مهارت متوسط
- مناسب برای خاکهای با ظرفیت باربری بالا (بیش از ۱.۵ کیلوگرم بر سانتیمتر مربع)
- سرعت اجرای بالا در پروژههای کوچک و متوسط
معایب پی نواری
- حساسیت بالا به نشستهای غیریکنواخت خاک
- محدودیت در تحمل بارهای متمرکز سنگین
- نیاز به حفاری خطی و قالببندی زیاد
- عملکرد ضعیف در خاکهای با ظرفیت باربری کم یا خاکهای مسئلهدار

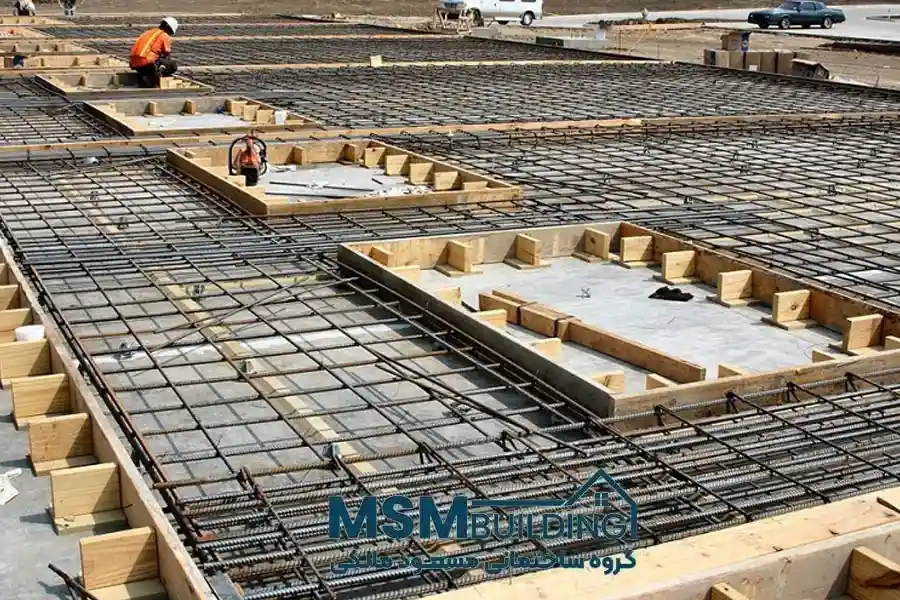

تعریف و عملکرد پی صفحه ای
در مقابل، پی صفحه ای (که به آن پی گسترده یا مات نیز گفته میشود) یک صفحهٔ یکپارچه بتنی است که تمام سطح زیرین ساختمان را میپوشاند. این نوع فونداسیون، بارهای سازه را بهصورت گسترده بر روی یک سطح وسیع توزیع میکند. در نتیجه، فشار وارد بر خاک را به شدت کاهش میدهد.
ضخامت پی صفحه ای معمولاً بین ۳۰ تا ۶۰ سانتیمتر است. این پی با استفاده از شبکهٔ دوتایی آرماتور تقویت میشود.

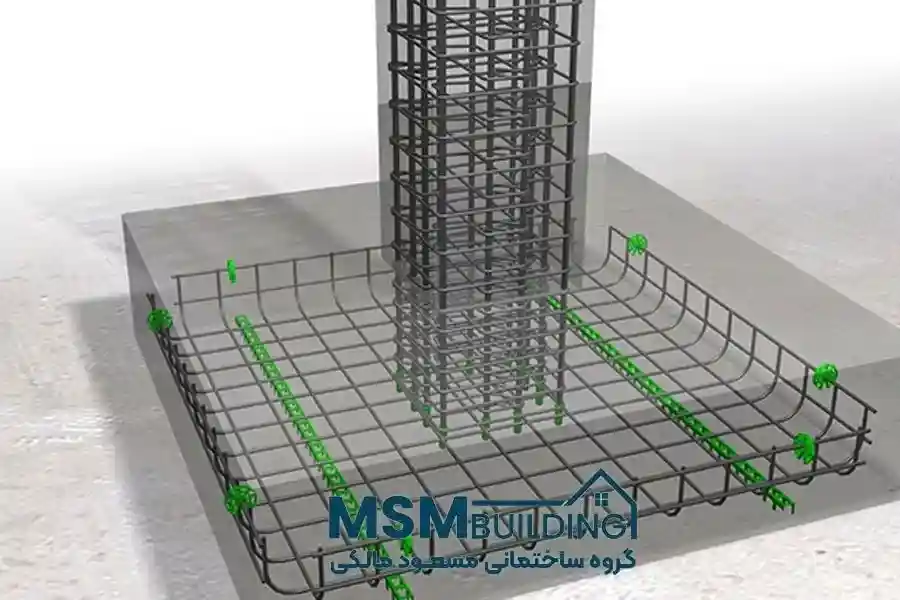

مزایای پی صفحه ای
- توزیع یکنواخت بار بر روی خاک و کاهش چشمگیر تنش
- عملکرد عالی در خاکهای با ظرفیت باربری پایین (کمتر از ۱.۵ کیلوگرم بر سانتیمتر مربع)
- مقاومت بالا در برابر نشستهای تفاضلی
- امکان اجرا در زمینهای با سطح آب زیرزمینی بالا (با تمهیدات ویژه)
- حذف نیاز به کفسازی جداگانه و تسطیح دقیق
معایب پی صفحه ای
- هزینهٔ اولیهٔ بالاتر به دلیل مصرف زیاد بتن و فولاد
- نیاز به قالببندی گسترده و آرماتورگذاری متراکم
- دقت بالای اجرا و نیاز به نیروی کار ماهرتر
- دشواری در ترمیم یا اصلاح در آینده
اگر بهدنبال اجرای دقیق و قابل اعتماد در پروژهی ساختمانی هستید،
گام اول یک گفتوگوی فنی درست است.
مقایسه بر اساس نوع خاک
خاک های با ظرفیت باربری بالا
در این نوع خاکها که معمولاً دارای تنش مجاز بیش از ۲ کیلوگرم بر سانتیمتر مربع هستند، هر دو گزینهٔ پی نواری یا صفحه ای قابل اجرا هستند. اما با توجه به مقرونبهصرفهتر بودن پی نواری از نظر اقتصادی، این گزینه ترجیح داده میشود.
در این شرایط، پی نواری به خوبی میتواند بارهای سازه را بدون ایجاد نشست قابلتوجه تحمل کند. همچنین عمق کمی برای پینواری کافی است و هزینهٔ حفاری و بتنریزی به حداقل میرسد. با این حال، اگر ساختمان دارای دهانههای بلند و بارهای متمرکز زیاد باشد، حتی در خاک خوب نیز ممکن است پی صفحه ای گزینهٔ بهتری باشد.
خاک های با ظرفیت باربری متوسط
این دسته از خاکها که تنش مجاز بین ۱ تا ۲ کیلوگرم بر سانتیمتر مربع دارند، چالشبرانگیزترین شرایط برای انتخاب نوع پی هستند. در اینجا، تصمیم بین پی نواری یا صفحه ای کاملاً وابسته به دو عامل است:
- تعداد طبقات ساختمان
- فاصلهٔ ستونها از یکدیگر
برای ساختمانهای تا ۳ طبقه با دهانههای حداکثر ۵ متر، پی نواری با عرض مناسب (در حدود ۸۰ تا ۱۰۰ سانتیمتر) همچنان پاسخگو است. اما برای ساختمانهای بلندتر یا با دهانههای بزرگ، انتخاب پی صفحه ای نه تنها ایمنتر بلکه در بلندمدت اقتصادیتر خواهد بود. چراکه خطر نشست تفاضلی و ترکخوردگی سازه به شدت کاهش مییابد.
خاک های با ظرفیت باربری پایین
در این خاکها که تنش مجاز کمتر از ۱ کیلوگرم بر سانتیمتر مربع است، عملاً استفاده از پی نواری غیرممکن یا بسیار پرهزینه است. زیرا برای کاهش تنش به مقدار مجاز، باید عرض پینواری را به شدت افزایش داد. این کار نه تنها اقتصادی نیست، بلکه از نظر فنی نیز به دلیل تداخل پیهای مجاور، مشکلات زیادی ایجاد میکند. در چنین شرایطی، انتخاب بین پی نواری یا صفحه ای به وضوح به نفع پی صفحه ای تمام میشود.
پی صفحه ای با پخش بار بر روی تمام سطح، تنش وارده را به حداقل میرساند و از نشستهای مخرب جلوگیری میکند. بنابراین برای پاسخ به سؤال پی نواری یا صفحه ای در خاکهای ضعیف، باید پی صفحه ای را به عنوان تنها گزینهٔ منطقی در نظر گرفت. البته باید توجه داشت که در خاکهای بسیار ضعیف، ممکن است حتی پی صفحه ای نیز نیاز به بهبود خاک (مانند تراکم یا ستونهای شنی) داشته باشد.
تحلیل هزینه ها
یکی از مهمترین پرسشهای کارفرمایان این است که کدام گزینه از دو سیستم پی نواری یا صفحه ای از نظر اقتصادی به صرفهتر است؟ پاسخ به این سؤال ساده نیست و باید به عوامل متعددی توجه کرد.
عوامل مؤثر بر هزینه
- حجم بتن و فولاد مصرفی: پی صفحه ای معمولاً ۳۰ تا ۵۰ درصد بیشتر از پی نواری بتن مصرف میکند. اما در برخی موارد، افزایش عرض پینواری در خاکهای ضعیف باعث میشود که این اختلاف کمتر شود.
- هزینهٔ حفاری: پی نواری نیاز به حفاری خطی با عمق بیشتر دارد، در حالی که پی صفحه ای نیاز به گودبرداری گسترده اما با عمق کمتر (معمولاً حدود ۵۰ تا ۸۰ سانتیمتر) دارد.
- هزینهٔ قالببندی و آرماتورگذاری: پی صفحه ای به دلیل سطح گسترده، نیاز به قالببندی و آرماتوربندی بیشتری دارد که نیروی کار ماهر و زمان بیشتری میطلبد.
- هزینهٔ مقاومسازی و بهسازی خاک: در خاکهای ضعیف، هزینهٔ بهسازی برای پینواری بسیار بالاست و ممکن است از هزینهٔ اضافی پیصفحه ای بیشتر شود.
مقایسهٔ عددی و جدول هزینههای تقریبی
برای درک بهتر، بیایید یک مثال عددی را بررسی کنیم. فرض کنید یک ساختمان ۴ طبقه با مساحت زیربنای ۴۰۰ مترمربع بر روی دو نوع خاک مختلف قرار دارد:
| نوع خاک | هزینهٔ پی نواری (تومان در مترمربع) | هزینهٔ پی صفحه ای (تومان در مترمربع) |
|---|---|---|
| خاک سخت (باربری > ۲) | ۳۵۰,۰۰۰ | ۵۵۰,۰۰۰ |
| خاک متوسط (باربری ۱.۵) | ۴۸۰,۰۰۰ | ۵۸۰,۰۰۰ |
| خاک ضعیف (باربری < ۱) | ۷۲۰,۰۰۰ | ۶۳۰,۰۰۰ |
همانطور که مشاهده میکنید، در خاکهای ضعیف، نه تنها پی صفحه ای از نظر فنی برتر است، بلکه هزینهٔ نهایی آن نیز کمتر از پی نواری با عرض بسیار زیاد خواهد بود. بنابراین، برای پاسخ به این سؤال که پی نواری یا صفحه ای کدام اقتصادیتر است، باید ابتدا نوع خاک را بهدقت شناسایی کنید.
سخن پایانی
انتخاب بین پی نواری یا صفحه ای یکی از مهمترین تصمیمهای مهندسی است که مستقیماً بر ایمنی، دوام و هزینهٔ نهایی پروژه تأثیر میگذارد. هیچ فرمول یکاندازهای برای همهٔ پروژهها وجود ندارد و هر ساختمان با توجه به نوع خاک، بارهای وارده و بودجهٔ موجود، نیاز به بررسی جداگانه دارد.
نکتهٔ کلیدی که همواره باید مدنظر داشته باشید این است که هزینهٔ اولیهٔ بالاتر پی صفحه ای در خاکهای ضعیف، در بلندمدت با کاهش خطرات نشست، ترک و تعمیرات جبران میشود. از سوی دیگر، در خاکهای مناسب، پی نواری انتخابی هوشمندانه و اقتصادی است که با رعایت اصول فنی، عملکردی عالی خواهد داشت.
سوالات متداول
در خاکهای ضعیف، پی صفحه ای گزینهٔ برتر است زیرا بار را بر سطح وسیعی پخش کرده و تنش وارده بر خاک را کاهش میدهد. انتخاب پی نواری یا صفحه ای در این شرایط به وضوح به نفع پی صفحه ای تمام میشود.
بله، حتی برای ساختمانهای کوچک نیز این انتخاب بر اساس خاک تعیین میشود. در خاک مناسب، پی نواری اقتصادیترین گزینه است، اما در خاک ضعیف، پی صفحه ای انتخاب منطقیتری خواهد بود.
به طور کلی پی نواری زمان اجرای کمتری دارد، اما در خاکهای ضعیف، پی صفحه ای به دلیل یکپارچگی و عدم نیاز به بهسازی گسترده، ممکن است سریعتر اجرا شود.
بله، این تأثیر تا ۲۰ درصد از کل هزینهٔ سازه را شامل میشود. در خاک خوب، پی نواری ارزانتر و در خاک ضعیف، پی صفحه ای مقرونبهصرفهتر است.
⭐ برای انتخاب دقیق بین پی نواری یا صفحه ای، همین حالا با یک مهندس ژئوتکنیک مشورت کنید و از هزین ههای اضافی و خطرات سازه ای جلوگیری نمایید.
پیش از هر اقدامی، آزمایش خاک را انجام دهید تا بهترین و اقتصادیترین گزینه را برای پروژه خود بیابید.
