در دنیای امروز، بازسازی و تغییر کاربری ساختمانهای قدیمی به یکی از چالشهای اساسی مهندسان عمران و معماران تبدیل شده است. یکی از مهمترین و حساسترین مراحل این فرآیند، تشخیص دقیق دیوارهای باربر و غیرباربر پیش از هرگونه تغییر در پلان ساختمان است. تکنیک کنده کاری به عنوان یک روش میدانی و عملی، امکان شناسایی استخوانبندی اصلی بنا را با کمترین هزینه و بیشترین دقت فراهم میآورد.
در این مقاله قصد داریم شما را با فرآیند کنده کاری، نحوه تشخیص دیوارهای باربر و تبدیل اطلاعات نقشه به واقعیت آشنا کنیم تا بتوانید با اطمینان بیشتری اقدام به تغییر نقشه و پلان ساختمان نمایید.
کنده کاری چیست و چرا اهمیت دارد؟
کنده کاری در صنعت ساختمان به معنای برداشتن لایههای سطحی پوشش دیوار (مانند گچ، کاشی، سنگ یا آجرکاری تزیینی) به منظور دسترسی به سازه اصلی و بررسی نوع مصالح، ابعاد و نحوه چیدمان آنها است.
این تکنیک که گاهی با عنوان “آزمایش مخرب محدود” نیز شناخته میشود، به مهندسان اجازه میدهد تا اطلاعات دقیقی از مقاومت، جنس و اتصالات داخلی دیوارها به دست آورند.
اهمیت این روش زمانی دوچندان میشود که بدانیم بسیاری از نقشههای قدیمی یا فاقد اطلاعات سازهای دقیق هستند و یا در طول سالها دستخوش تغییرات غیراصولی شدهاند. بنابراین کنده کاری پلی است میان آنچه روی نقشه میبینید و آنچه در واقعیت وجود دارد.
تشخیص استخوان بندی بنا

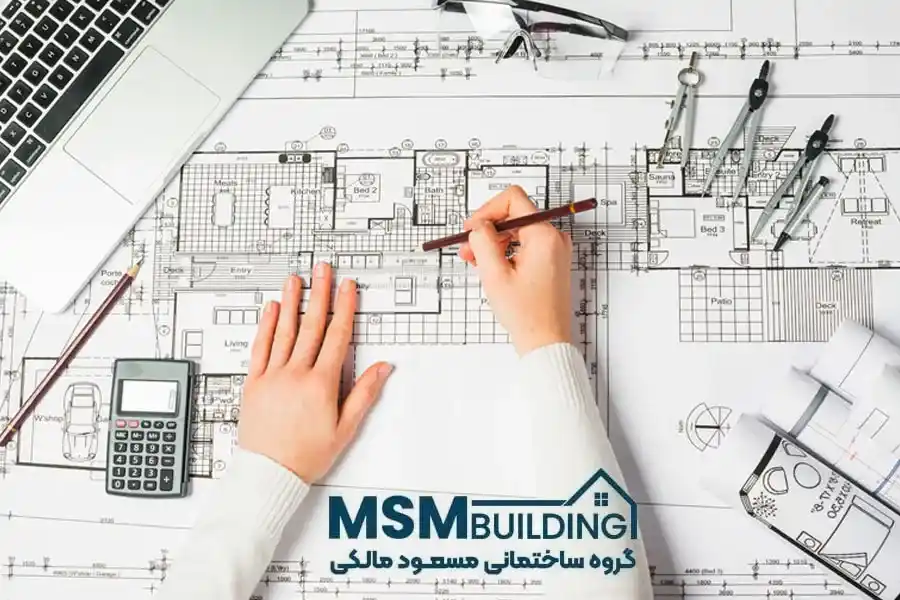

نقشه خوانی مقدماتی
پیش از هرگونه کنده کاری، باید نقشههای معماری و سازهای ساختمان را با دقت بررسی کنید. در نقشههای معماری، دیوارهای باربر معمولاً با ضخامت بیشتر (معمولاً بالای ۲۵ سانتیمتر) و با هاشور یا رنگ مخصوص مشخص میشوند.
در نقشههای سازهای نیز موقعیت ستونها، تیرها و دیوارهای برشی به وضوح ترسیم شده است. اما توجه داشته باشید که این نقشهها ممکن است با اجرای نهایی مطابقت نداشته باشند. به همین دلیل است که تشخیص استخوانبندی بنا از نقشه تا واقعیت نیازمند یک فرآیند دو مرحلهای است: ابتدا مطالعه نقشه و سپس تأیید میدانی.
کنده کاری در نقاط کلیدی
برای تشخیص دقیق دیوارهای باربر، باید نقاط استراتژیک را برای کنده کاری انتخاب کنید. این نقاط عبارتند از گوشههای دیوارها که محل اتصال دیوار به ستون یا دیوار دیگر است، نزدیک بازشوها (پنجره و درب) که معمولاً کلافهای فلزی یا تیرچهها در آنجا قرار دارند، وسط دهانههای بلند که بیشترین تغییرشکل در آن رخ میدهد و محل تغییر ضخامت دیوار در پلان که میتواند نشانه تغییر نوع سازه باشد.
در هر یک از این نقاط، این کار به عمق ۳ تا ۵ سانتیمتر (تا رسیدن به مصالح اصلی) انجام میشود و جنس، ابعاد و نحوه قرارگیری مصالح (آجر، بلوک، بتن یا سنگ) ثبت میگردد.
اگر بهدنبال اجرای دقیق و قابل اعتماد در پروژهی ساختمانی هستید،
گام اول یک گفتوگوی فنی درست است.

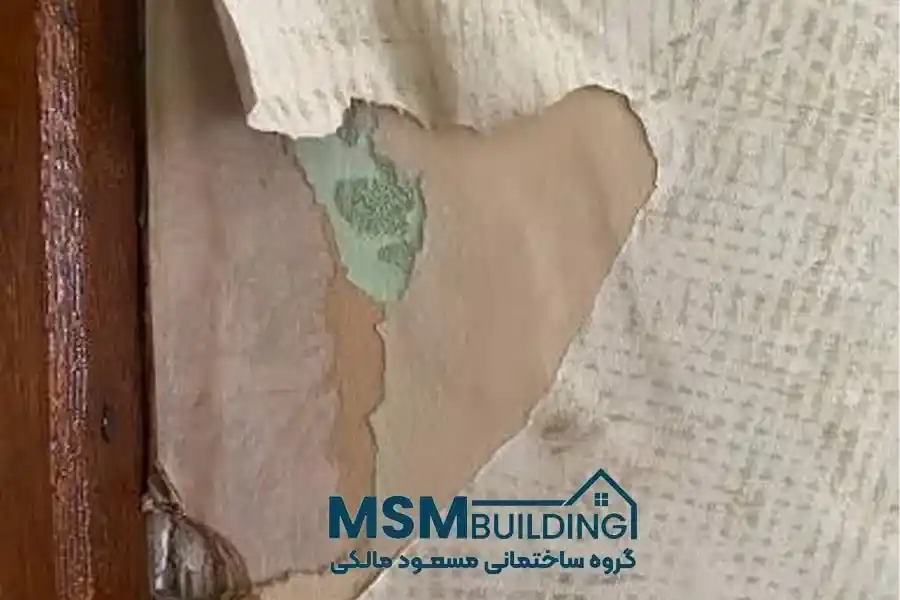

نشانه های دیوار باربر در کنده کاری
هنگامی که کنده کاری را انجام میدهید، چه نشانههایی به شما میگوید که با یک دیوار باربر روبرو هستید؟ در ادامه مهمترین علائم را مرور میکنیم. اولین نشانه استفاده از آجر فشاری یا مصالح با مقاومت بالا است که در مقایسه با دیوارهای غیرباربر از کیفیت و تراکم بیشتری برخوردارند.
دومین نشانه، چیدمان منظم و اتصال محکم مصالح با ملات سیمان یا ماسه آهک است که نشان از نقش سازهای دیوار دارد. سومین علامت، وجود میلگردهای بستر یا کلافهای مخفی در داخل دیوار است که برای افزایش مقاومت در برابر نیروهای جانبی تعبیه شدهاند. همچنین اتصال مستقیم دیوار به فونداسیون یا شناژ زیرزمین از دیگر نشانههاست که در تراز پایین قابل تشخیص است.
کنده کاری در دیوارهای غیرباربر
دیوارهای غیرباربر که به آنها دیوارهای پارتیشن یا جداکننده نیز گفته میشود، در کنده کاری علائم کاملاً متفاوتی دارند. این دیوارها معمولاً از مصالح سبک مانند بلوک گچی، سفال توخالی، یونولیت یا پانلهای پیشساخته ساخته شدهاند.
چیدمان مصالح در این دیوارها اغلب نامنظمتر بوده و اتصال محکمی به سازه اصلی ندارند. همچنین در این دیوارها به راحتی میتوانید لایههای هوا یا حفرههای خالی را مشاهده کنید که نشان از غیرباربر بودن آنها دارد. تشخیص این تفاوتها یکی از مهارتهای کلیدی است که با تجربه و تمرین به دست میآید.
مراحل عملی کنده کاری

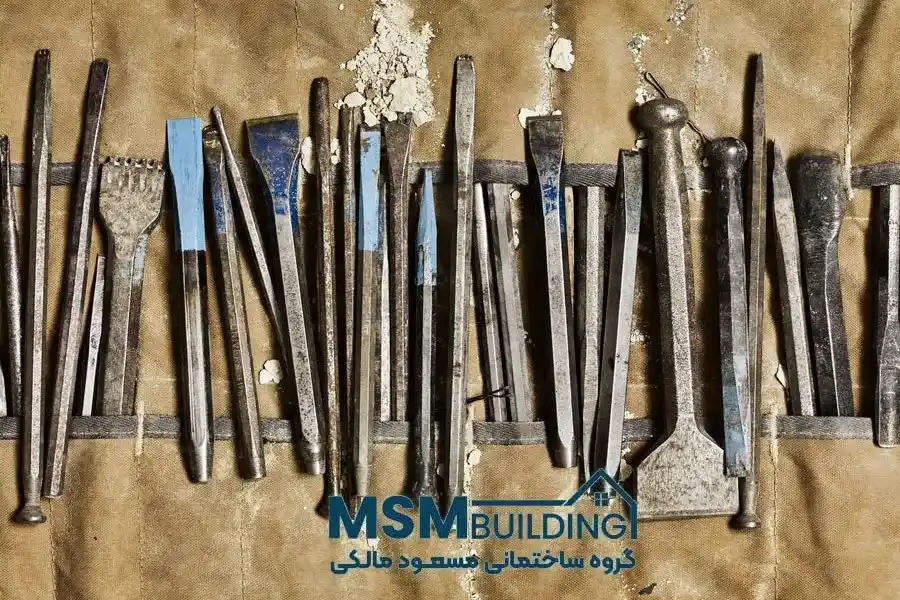

مرحله اول: آمادهسازی و تجهیزات مورد نیاز
پیش از شروع، باید تجهیزات مناسبی را تهیه کنید. یک چکش و قلم فلزی با کیفیت، دوربین برای ثبت تصاویر، متر و کولیس برای اندازهگیری ابعاد، دفترچه یادداشت برای ثبت مشاهدات و همچنین وسایل ایمنی مانند عینک و ماسک از ضروریات این کار هستند.
همچنین بهتر است پیش از کنده کاری، از منطقه مورد نظر عکس بگیرید تا موقعیت دقیق آن را ثبت کنید. در برخی موارد ممکن است به دستگاه فرز یا سنگبری نیز نیاز داشته باشید، اما برای کنده کاری معمولی، همان ابزار دستی کافی است.
مرحله دوم: اجرای کنده کاری و مستندسازی
کنده کاری را با برداشتن لایه اول گچ یا پوشش آغاز کنید. دقت کنید که این کار باید به صورت مرحلهای و با ظرافت انجام شود تا به سازه اصلی آسیبی وارد نشود. پس از رسیدن به لایه اصلی، ابعاد، جنس و نوع چیدمان مصالح را اندازهگیری و ثبت کنید.
حتماً از هر مرحله عکس تهیه نمایید، زیرا این تصاویر بعداً در تهیه گزارش نهایی و تطبیق با نقشه بسیار مفید خواهند بود.
مرحله سوم: تحلیل دادهها و تطبیق با نقشه
پس از اتمام در نقاط تعیینشده، نوبت به تحلیل دادهها میرسد. در این مرحله، اطلاعات ثبتشده را با نقشههای موجود مقایسه کنید. اگر تطابق کامل بین نقشه و واقعیت وجود داشت، میتوانید با اطمینان بیشتری برنامه تغییر پلان را تدوین کنید.
اما اگر تفاوتهایی مشاهده شد (مثلاً دیواری که در نقشه غیرباربر نشان داده شده ولی در کنده کاری علائم باربری دارد)، باید نقشههای سازهای را بازبینی کرده و احتمالاً از روشهای تکمیلی مانند آزمایش اولتراسونیک یا رادار نفوذی به زمین نیز استفاده کنید.

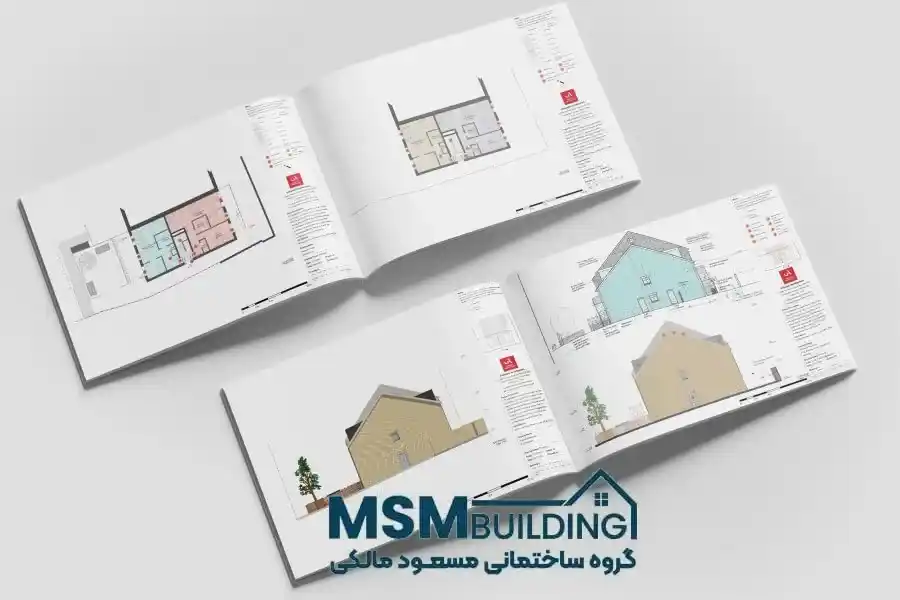

مرحله چهارم: تصمیم گیری برای تغییر پلان
بر اساس نتایج کنده کاری و تطبیق آن با نقشه، میتوانید تصمیم نهایی را برای تغییر پلان ساختمان اتخاذ کنید. به طور کلی سه سناریو پیش روی شماست. سناریو اول اینکه دیوار مورد نظر باربر است و باید در تغییر پلان حفظ شود یا با روشهای تقویتی مانند شمعگذاری یا مهاربندی، ایمنی آن تأمین گردد.
سناریو دوم اینکه دیوار مورد نظر غیرباربر است و به راحتی میتوان آن را حذف یا جابجا کرد. سناریو سوم اینکه دیوار نیمهباربر است (باربری نسبی دارد) که در این صورت باید با محاسبات دقیقتر و احتمالاً مشاوره با یک مهندس سازه، تصمیم مناسب اتخاذ شود.
نتیجه گیری
کنده کاری به عنوان یک تکنیک میدانی ساده، کمهزینه و دقیق، نقش بیبدیلی در تشخیص استخوانبندی بنا و تفکیک دیوارهای باربر از غیرباربر ایفا میکند. با ترکیب این روش با مطالعه دقیق نقشهها و تحلیل مهندسی، میتوانید تغییرات پلان ساختمان را با ایمنی و اطمینان بیشتری انجام دهید.
به خاطر داشته باشید که هیچ نقشهای جای بررسی میدانی را نمیگیرد و هیچ اقدامی بدون پشتوانه نقشهخوانی دقیق، نتیجه مطلوبی نخواهد داشت. تشخیص استخوانبندی بنا از نقشه تا واقعیت، سفری است که با دقت، صبر و دانش فنی به سرانجام میرسد و نتیجه آن، بازسازیای ایمن، اصولی و پایدار خواهد بود.
سوالات متداول
بله، مجوز کتبی از مالک و مسئول فنی پروژه الزامی است.
بله، اما با ابزار ظریف و دقت بالا انجام شود.
برای ۵ تا ۸ نقطه، حدود ۳ تا ۴ ساعت.
با خیال راحت تغییر پلان را انجام دهید.
